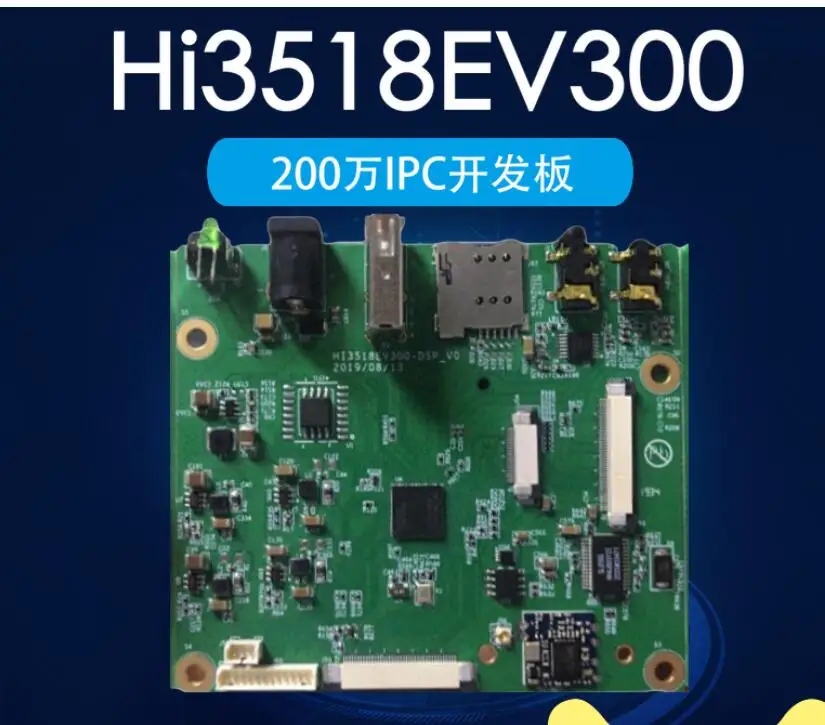

Для Hisi Hi3518EV300 imx3.27 миллионов IPC Веб-камера 1080P макетная плата с wifi

Описание

Haise Hi3518EV300 imx3.27 миллионов IPC Веб-камера 1080 P макетная плата с wifi

Hi3518EV300 + IMX327 макетная плата

Разрешение 1080 P hd IPC, поддержка wifi, хранение sd-карт, дисплей и т. Д.

Компания поддерживает различные индивидуальные программы

Отгрузочная ведомость:

1. Схема интерфейса

2. Исходный код Uboot

3. Исходный код ядра

4. Исходный код рутфа

5. Исходный код драйвера IMX327

6. Официальный SDK Hays

7. 3518EV300 скомпилировать цепь окружающей среды

Исходный код EUS wifi, включая режим ap и клиентский режим

Ознакомление с параметрами основной платы:

I. Чип параметры

1. Ядро процессора

* ARM architecture a7 @ 900 МГц, 32 КБ i-cache, 32 КБ D cache/128 Кб кэш L2

Кодирование видеосигнала

* H.264 BP/MP/hp, поддержка I/P кадров

* H. 265 Основной профиль, поддержка I/P кадров

* Базовая кодировка MJPEG/JPEG

Кодировка видео обрабатываемую производительность

* Кодировка h.264/h.265 поддерживает максимальное разрешение 2304x1296 и максимальную ширину 2304

* H.264/h.265 мультикодовый поток в режиме реального времени возможность кодирования:

20 кадров в секунду-2048x1536 @ + 720x576 @ 20 кадров в секунду

-2304x1296 @ 20 + 720 кадров в секунду x576 @ 20 кадров в секунду

30 кадров в секунду + 720-1920x1080 @ x576 @ 30 кадров в секунду

* Поддержка JPEG snap 3 M (2304x1296) @ 5 кадров в секунду

* Поддержка CBR/VBR FIXQP/AVBR/qpmaps/CVBR шесть битовых моделей управления скоростью

* Поддержка режима интеллектуального кодирования

* Максимальная скорость вывода: 60 Мбит/с

* Поддержка 8 кодировок области интересов (ROI)

Интеллигентая (ый) Видео анализа

* Iive интеллектуальная аналитика ускорения двигателя, обнаружения гуманоида, поддержка лица, и аномальное Обнаружение голоса и другие умные приложения.

* Поддержка интеллектуального обнаружения движения, предотвращения периметра, диагностики видео и других интеллектуальных приложений для анализа.

ISP

* Поддержка 4x4 узора rgb-ir датчика

* 3A (AE/AWB/AF), поддержка сторонних вечерние 3а

* Фиксированный режим шумоподавления и коррекции плохой точки

* Коррекция теней объектива, коррекция искажений объектива, коррекция фиолетовых краев

* Направленного адаптивной demosaic

* Гамма-коррекция, увеличение динамической контрастности, управление цветом и улучшение

* Регион адаптирован к дезапотеванию

* Многоступенчатое шумоподавление (BayerNR, 3DNR) и усиление заточки

* Местные тональной

* Встроенный датчик WDR

* 2f-wdr режим кадра

* Цифровой встряхивание

* Поддерживает интеллектуальную настройку ISP и предоставляет инструменты настройки ISP на базе ПК

Аудио кодек

* Воплотите в жизнь голосовой кодек с помощью программного обеспечения

* Протокол поддерживает g.711, g.726 и ADPCM

* Поддержка функции аудио 3A (AEC, ANR, AGC)

Механизм безопасности

* Аппаратная разработка AES/RSA шифрования и дешифрования

* Хеш аппаратной реализации (SHA1/SHA256/HMAC_SHA1/HMAC_SHA256)

* Внутренняя интеграция 32 кбит одноразового пространства для программирования и генератора случайных чисел

Видео-интерфейс

* Входное

-Поддержка одновременной 8/10/12bit RGB Bayer DC времени видео вход

& Minus; поддерживает интерфейсы MIPI, LVDS/sub-lvds и HiSPi

& Minus; поддерживает стыковку с основными датчиками hd CMOS, такими как SONY, ON, OmniVision и Panasonic

& Minus; Совместимость с несколькими датчиками, параллельными/дифференциальными электрическими характеристиками

& Minus; обеспечивает программируемый выход датчика

& Minus; поддерживает Вход с максимальным разрешением 2304x1296

* Выход

& Минус; поддерживает ЖК-выход 6/8 бит

& Минус; поддерживает выход BT656/BT1120

Аудио-интерфейс

* Встроенный аудиокодек, Поддержка 16 бит голосового ввода и вывода

* Поддержка двухканального микрофона/линейного входа

* Поддерживает монолинейный выход

* Поддержка интерфейса IPS и внешнего аудиокодека

Периферийный интерфейс

* Поддержка POR

* Интегрированный Высокоточный RTC

* Интегрировать 2 канала lсадk

* 3 UART интерфейсов

* Поддержка iec, SPI, GPIO и других интерфейсов

* 4 PWM интерфейсы

* 1 интерфейс SDIO2.0 + 1 интерфейс sd-карты 2,0

* 1 Интерфейс USB 2,0 хост/устройство

* Встроенный блок управления в режиме ожидания PMC

Внешний интерфейс памяти

* SDRAM (синхронное динамическое ОЗУ) интерфейс

& Минус; Встроенный 512 Мб DDR2

* Интерфейс SPI NOR Flash

& Minus; поддерживает 1, 2 и 4 линии

& Minus; поддерживает максимальную емкость 256 Мб

* Интерфейс SPI NAND Flash

& Minus; поддерживает 1, 2 и 4 линии

& Minus; поддерживает максимальный объем 1 Гб

* Поддерживается интерфейс Emmc4.5

& Минус; 4 битная Разрядность данных

SDK

* Huawei LiteOS/linux-4.9 SDK посылка

* Высокая производительность PC декодирование библиотеки для h.264

* Обеспечивает h. 265 высокопроизводительный ПК, Android, iOS декодирование библиотеки

Чип физические характеристики

* Потребляемая мощность

& Минус; 1080p30/3m20 вариант, 700 мВт Типичное энергопотребление

• Рабочее напряжение:

& Минус; Напряжение ядра 0,9 в

& Минус; Входное напряжение 3,3 В (+/-10%)

& Минус; напряжение интерфейса SDRAM 1,8 в

* Инкапсулированная

& Minus; 9 мм x 9 мм, 88pin 0,35 мм, QFN посылка

Во-вторых, физические параметры основной пластины

* Размер: 90*80 мм

* Встроенный 512 Мб DDR2

* 128 МБ Nor Flash

Три, Базовая плата защищены интерфейсом

* 12 В DC разъем питания * 1

* Кнопка сброса + индикатор питания

* Интерфейс USB type-a * 1

* Аналоговый стерео аудио входной интерфейс * 1

* Аналоговый моно аудио выходной интерфейс * 1

* Слот для карты Micro SIM * 1

* Слот карты Micro SD * 1

* WI-FI USB интерфейс

* Последовательный интерфейс отладки (3pin) * 1

* Интерфейс датчика (20pin/40pin) * 1

* Резервный интерфейс ЖК-экрана (FPC40pin) * 1

* Интерфейс UART/iec/SPI (12pin) * 1
