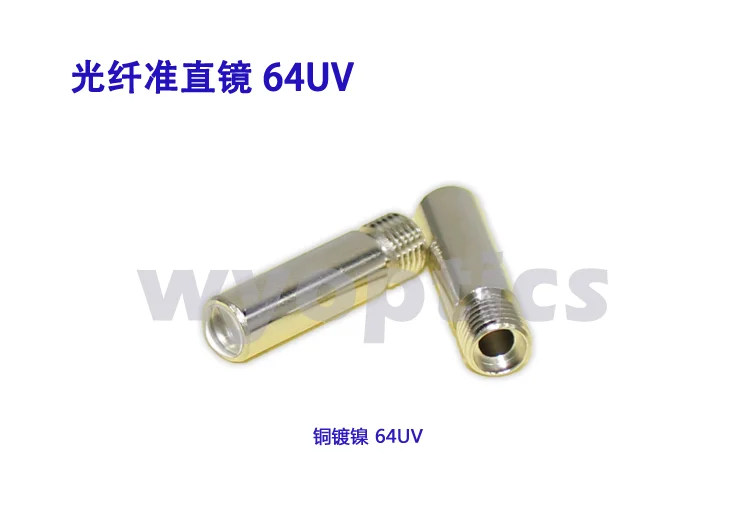

Описание
Этот продукт представлен:
Разъем: SMA905, наружный диаметр 6,35 мм
Физический размер: & Пустой; 6,35x23 мм
Диаметр объектива: 5 мм
Фокусное расстояние объектива: 10 мм
Диапазон волн: 185-2500 нм
Рабочая температура:-40 ~ 150 ℃
Материал корпуса: медное Никелированное покрытие.
Этот продукт используется для коллимации оптического волокна и фокусировки соединения. Для коллимации его можно подключить к одномодовому или многомодовому волокну. Если он используется для Сцепной фокусировки, Он ограничен многомодовым волокном, Диаметр сердечника ≧ 100 микрон).
* Диаметр объектива коллиматора 5 мм
Этот продукт использует кварцевые линзы в диапазоне 185nm-2500 нм.
После того, как светильник проходит через линзу, угол расхождения не превышает 2 °. Луч можно отрегулировать в UV-VIS или VIS-NIR применениях. FOV можно отрегулировать между конвергенцией и дивергенцией (~ 45 °)
Многомодовое волокно, которое можно подключить с несколькими разъемами, легко использовать
Технические рекомендации
Угол расхождения луча (α), полученный с помощью этого продукта с помощью одной линзы, удовлетворяет загар (α) = d/f. среди них f фокусное расстояние объектива, d-ширина щели или диаметр волокна.
При регулировке коллиматорной линзы необходимо позаботиться о том, что неправильная фокусировка объектива вызовет изменения длины пробоотборника.
