Описание
Новый Leadshine M415B шаговый привод параметр работы 40 VDC 0.21A для 1.5A для сопутствующих товаров 39HS02/42HS03 из 0.3NM крутящего момента
В нашем магазине есть много видов продуктов управления движением, включая продукты с ЧПУ, если вы хотите, пожалуйста, сообщите нам, что вам нужно, мы найдем его для вас, пока вы не будете довольны. У нас также есть техническая поддержка, поэтому, если у вас есть какие-либо вопросы, пожалуйста, дайте нам знать, тогда мы можем принять предложенное вам значение, спасибо
Особенности:
Высокая производительность, низкая стоимость Напряжение питания до + 40В постоянного тока Выходной ток до 1.5A Бесзвуковая частота измельчения 20 кГц Ttl совместимые и оптически изолированные входные сигналы Автоматическое уменьшение холостого хода Смешанный контроль тока для меньшего нагрева двигателя 7 Выбор микроступенчатых разрешений: 1, 2, 4, 8, 16, 32, 64 Подходит для детей в возрасте от 2-phase и 4-фазами Защита от провода питания (+,-) разворот Маленький размер: 86*55*20 мм (3,386*2,165*0,787 дюйма)Введение:
Технические характеристики:
Общие сведения:
Электрические источника электропитания постоянного тока (TJ= 25OC/77OF)
| Параметры | M415B |
| Напряжение питания | + От 15 до 40 В постоянного тока |
| Типичные напряжения питания | + 24-+ 36 В постоянного тока |
| Выходной ток (пик) | 0,21 до 1,5 A |
| Программы Microstep | 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 4, 8, 16, 32, 64 ГБ. |
Разъем P1 конфигурации
| Pin Функция | Детали |
| Пуль | Импульсный сигнал: Этот вход представляет импульсный сигнал, эффективный для каждого поднимающегося края; 4-5 В при PUL-HIGH, 0-0,5 В при PUL-LOW. Для надежного отклика ширина импульса должна быть длиннее 1,5 мс. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В. |
| Дир | Направление сигнала:Высокий/низкий уровень сигнала, корреляция направления вращения двигателя. Для надежного ответа, DIR должен быть впереди PUL на 5 мс как минимум. 4-5 В, когда DIR-HIGH, 0-0,5 В, когда DIR-LOW. Направление вращения двигателя также зависит от подключения обмоток двигателя, обмен любой фазы двигателя может обратный направление вращения двигателя. |
| OPTO | Оптосоединитель питания, и типичное напряжение + 5 В. |
| Ена | Включает сигнал:Этот сигнал используется для включения/отключения привода. Высокий уровень для включения привода и низкий уровень для отключения привода. Обычно не подключен (включен). |
Разъем P2 конфигурации
| Pin Функция | Детали |
| Gnd | Разъем питания постоянного тока заземления |
| + Жилет) | Источник питания постоянного тока, 15 ~ 40 В постоянного тока, включая колебания напряжения и напряжение EMF. |
| A +, A- | Двигателя двигателем постоянного тока однофазный A |
| B +, B- | Двигателя двигателем постоянного тока однофазный B |
Выбор разрешения микрошага и выходной ток привода

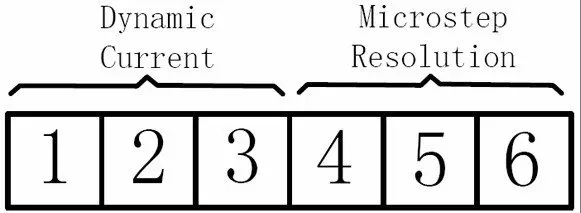

Этот диск используется 6-bit DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Microstep Разрешение выбор
Microstep разрешение SW4, SW 5, SW 6 нижеследующей таблице, как показано в приведенной ниже таблице:
Microstep | Шаги/rev. (for1.8OМотор) | SW4 | SW5 | SW6 |
| 1 | 200 | На | На | На |
| 2 | 400 | OFF | На | На |
| 4 | 800 | На | OFF | На |
| 8 | 1600 | OFF | OFF | На |
| 16 | 3200 | На | На | OFF |
| 32 | 6400 | OFF | На | OFF |
| 64 ГБ | 12800 | На | OFF | OFF |
Текущие параметры
| Пиковый ток (A) | SW1 | SW2 | SW3 |
| 0.21A | OFF | На | На |
| 0.42A | На | OFF | На |
| 0.63A | OFF | OFF | На |
| 0.84A | На | На | OFF |
| 1.05A | OFF | На | OFF |
| 1.26A | На | OFF | OFF |
| 1.50A | OFF | OFF | OFF |
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем динамические настройки тока, особенно при высокой скорости.

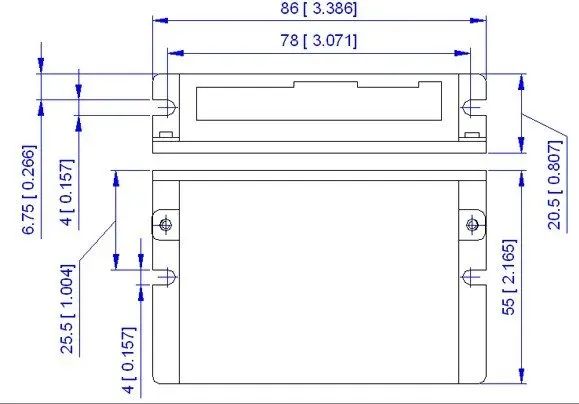

Механические источника электропитания постоянного тока (Единица = мм [дюйм]):
Характеристики
- Номер модели
- M415B
- Тип двигателя
- Шаговый электродвигатель
- Place of Origin
- Guangdong, China (Mainland)
- is_customized
- Yes
