Описание
1.Технические параметры:
| Без | Товар | Параметр |
| 1 | Рабочее напряжение | DC 12 В +-10% |
| 2 | Рабочий ток | <100mA |
| 3 | Размеры | 120 мм * 78 мм * 22 мм |
| 4 | Вес | 130 г |
| 5 | Температура окружающей среды | -10 ~ 70 градусов |
| 6 | Относительная влажность | 20% ~ 80% |
| 7 | Для хранения | 1000 пользователей |
| 8 | Тип карты (Альтернатива) | Карта EM (ID) (карта IC для опции) |
| 9 | Расстояние считывания карт | 1 ~ 15 см |
2.Заводские настройки по умолчанию:
| Пароль для программирования | 123456 |
| Открытый режим | Карты или PIN-код доступа |
| Выход Время сигнала | 5 секунд |
| Подсветка | Авто |
| Функции безопасности | Off |
| WG26Port | Вход |
3. Светодиодный и зуммер указывает:
Двухцветный СВЕТОДИОДНЫЙ: красный и зеленый:
| Без | Индикатор состояния | Статус контроля доступа |
| 1 | Светло-красный раз в 1 сек (медленная вспышка) | Проведение состояние |
| 2 | Светло-красный, N.O. | Состояние программирования |
| 3 | Светло-зеленый в течение открытого времени | Разблокировки состояние |
| 4 | Светло-зеленый раз в 0,3 сек (быстрая вспышка) | В ожидании дальнейших действий |
Встроенный зуммер:
| Описание | Статус |
| 1 короткий шум | Допустимый вход |
| 3 короткие buzz | Invalid input |
| 1 длинный гул | Успех программы |
| Непрерывная долго гудение | Восстановление завода программирования паролей |

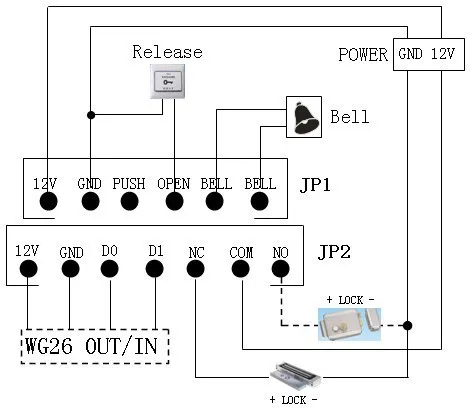

4. Монтажная схема:
JP1
| PIN | Цвет | Функция |
| + 12 V | Красный | Мощность + |
| GND | Черный | Мощность- |
| Нажмите | Синий | Низкий Уровень выходной |
| Открытым | Желтый | Открывание двери |
| Колокол | Серый | Колокол |
| Колокол | Белый | Колокол |
JP2
| PIN | Цвет | Функция |
| + 12 V | Красный | Мощность + |
| GND | Черный | Мощность- |
| DATA0 | Зеленый | РГ DATA0 |
| DATA1 | Белый | РГ DATA1 |
| NC | Коричневый | Реле NC выход |
| COM | Синий | Реле Com выход |
| Без | Фиолетовый | Реле нет выхода |
Характеристики
- Номер модели
- GB-AC20
